A400系列為三片式閥體設計，三片式設計該特點為維護及安裝提供了方便。A400的閥體為標準的316不銹鋼，符合NACE標準。每個閥體上都鑄有一個材料出爐編號可供查詢。
連接方式：G螺紋、NPT螺紋、焊接、卡套
工作溫度：-40℃-+250℃
特點
浮動式球芯設計提供了正向氣泡級密封，低扭矩平衡的操作。另外還有可選的手柄或指示器，行程限位，可替換的閥座及密封圈的優點。鎖定裝置可以確保閥保持在任意開度位置。
連接方式：此系統閥門提供多種端口提供多種端口的連接，滿足客戶多樣化的安裝方式。
A400系列球閥所有部件均為鍛件，采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。采用鑲嵌式閥座。閥座背后設置0型圈，確保介質不外漏。
安裝平臺：316不銹鋼的安裝支架確保牢固安裝執行機構?？刂圃O備可以簡便安全地在閥門全壓工作狀態下拆除。安裝平臺設計符合ISO5211標準。
產品簡介
用于高壓氣體或者液壓系統。所有高壓球閥都滿足氣泡級關斷密封，精密機加工球體和閥座確保閥體不漏。防吹出閥桿設計不會受到高壓介質的任何影響。
設計和特點
操作：手把式、氣動、電動
連接標準：螺紋、焊接、卡套
壓力范圍：PN250-500

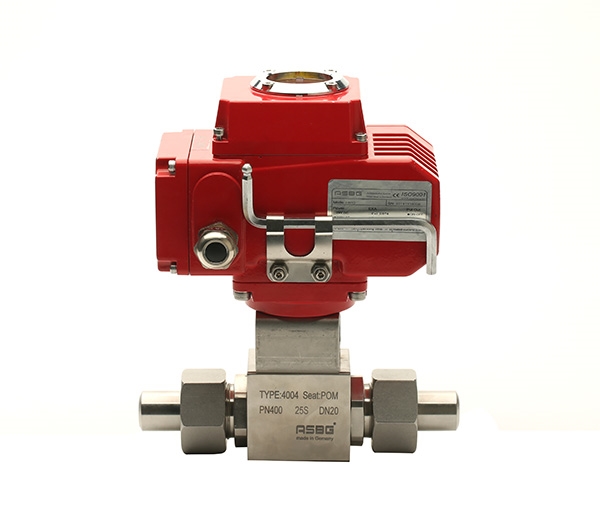

電動執行器
可選電壓：220VAC,380VAC,24VDC（其他請咨詢）
環境溫度：-20℃-+60℃
防護等級：IP67
標準設備：兩限位開關，物理指示器，手動控制，開關型+干接點
選項：除濕加熱器，過力矩保護，4-20mA調節，Exd II BT4
選型說明
|
1.產品類型
|
|
A400
|
高壓球閥
|
|
2.控制方式
|
|
A
|
手動控制
|
|
B
|
氣控角行程活塞式鋁缸體標準型
|
|
P
|
電控基本型角行程
|
|
3.驅動形式
|
|
L
|
手把式
|
H
|
24VDC電動調節
|
|
U
|
ISO5211手把式
|
J
|
380VAC電動調節
|
|
D
|
雙動
|
K
|
220VAC電動開關防爆
|
|
S
|
單動常閉
|
N
|
24VDC電動開關防爆
|
|
P
|
單動常開
|
Q
|
380VAC電動開關防爆
|
|
E
|
220VAC電動開關
|
R
|
220VAC電動調節防爆
|
|
F
|
24VDC電動開關
|
T
|
24VDC電動調節防爆
|
|
M
|
380VAC電動開關
|
V
|
380VAC電動調節防爆
|
|
G
|
220VAC電動調節
|
|
|
4.閥體材質
|
|
2
|
A105
|
6
|
316SS
|
|
4
|
304SS
|
|
|
5.內件材質
|
|
4
|
304SS
|
6
|
316SS
|
|
6.密封材質
|
|
M
|
POM
|
K
|
PEEK
|
|
7.填料材質
|
|
M
|
POM
|
K
|
PEEK
|
|
8.設計壓力
|
|
G
|
PN250
|
H
|
PN420
|
|
M
|
PN350
|
N
|
PN500
|
|
9.接口形式
|
|
G
|
G螺紋
|
N
|
NPT螺紋
|
|
B
|
對焊
|
K
|
卡套
|
|
10.閥門口徑
|
|
11
|
1/4"
|
15
|
1"
|
|
12
|
3/8"
|
16
|
11/4"
|
|
13
|
1/2"
|
17
|
11/2"
|
|
14
|
3/4"
|
18
|
2"
|
1.不銹鋼閥門內件與閥體為同一材質。碳鋼閥門閥體為碳鋼，內件為304SS不銹鋼。
2.閥桿填料材質和密封材質一致。
3.接管為卡套或者焊接時，需要確認接管連接尺寸。后綴帶SS焊接管為316SS，后綴帶S焊接管為304SS，無后綴則為碳鋼焊接管。焊管標準尺寸見“焊管/卡套選型”
焊管/卡套選型
|
通徑
|
球閥型號
|
接管型號
|
帶螺母接管型號
|
工作壓力bar
|
螺母尺寸
|
|
DN6
|
8L
|
SKV08*1.5
|
SKVM-L08*1.5
|
400
|
M14*1.5
|
|
SKV08*2.0
|
SKVM-L08*2.0
|
|
10S
|
SKV10*1.5
|
SKVM-L10*1.5
|
M18*1.5
|
|
SKV10*2.0
|
SKVM-L10*2.0
|
|
DN8
|
10L
|
SKV10*1.5
|
SKVM-L10*1.5
|
400
|
M16*1.5
|
|
SKV10*2.0
|
SKVM-L10*2.0
|
|
12S
|
SKV12*1.5
|
SKVM-S12*1.5
|
M20*1.5
|
|
SKV12*2.0
|
SKVM-S12*2.0
|
|
SKV12*2.5
|
SKVM-S12*2.5
|
|
DN10
|
12L
|
SKV12*1.5
|
SKVM-L12*1.5
|
400
|
M18*1.5
|
|
SKV12*2.0
|
SKVM-L12*2.0
|
|
SKV12*2.5
|
SKVM-L12*2.5
|
|
14S
|
SKV14*2.0
|
SKVM-S14*2.0
|
M22*1.5
|
|
SKV14*2.5
|
SKVM-S14*2.5
|
|
DN13
|
15L
|
SKV15*1.5
|
SKVM-L15*1.5
|
315
|
M22*1.5
|
|
SKV15*2.0
|
SKVM-L15*2.0
|
|
18L
|
SKV18*2.0
|
SKVM-L18*2.0
|
M26*1.5
|
|
SKV18*2.5
|
SKVM-L18*2.5
|
|
16S
|
SKV16*2.0
|
SKVM-S16*2.0
|
400
|
M24*1.5
|
|
SKV16*2.5
|
SKVM-S16*2.5
|
|
SKV16*3.0
|
SKVM-S16*3.0
|
|
DN16
|
18L
|
SKV18*2.0
|
SKVM-L18*2.0
|
315
|
M26*1.5
|
|
SKV18*2.5
|
SKVM-L18*2.5
|
|
20S
|
SKV20*2.0
|
SKVM-S20*2.0
|
400
|
M30*2
|
|
SKV20*2.5
|
SKVM-S20*2.5
|
|
SKV20*3.0
|
SKVM-S20*3.0
|
|
SKV20*3.5
|
SKVM-S20*3.5
|
|
DN20
|
22L
|
SKV22*2.5
|
SKVM-L22*2.5
|
250
|
M30*2
|
|
SKV22*3.0
|
SKVM-L22*3.0
|
|
25S
|
SKV23*2.5
|
SKVM-S25*2.5
|
400
|
M36*2
|
|
SKV23*3.0
|
SKVM-S25*3.0
|
|
SKV23*4.0
|
SKVM-S25*4.0
|
|
SKV23*5.0
|
SKVM-S25*5.0
|
|
DN25
|
28L
|
SKV28*2.5
|
SKVM-L28*2.5
|
250
|
M36*2
|
|
SKV28*3.0
|
SKVM-L28*3.0
|
|
35L
|
SKV35*3.0
|
SKVM-L35*3.0
|
250
|
M45*2
|
|
SKV35*4.0
|
SKVM-L35*4.0
|
|
30S
|
SKV30*3.0
|
SKVM-S30*3.0
|
400
|
M42*2
|
|
SKV30*4.0
|
SKVM-S30*4.0
|
|
SKV30*5.0
|
SKVM-S30*5.0
|
|
SKV30*6.0
|
SKVM-S30*6.0
|
|
38S
|
SKV38*5.0
|
SKVM-S38*5.0
|
350
|
M52*2
|
|
SKV38*6.0
|
SKVM-S38*6.0
|
|
SKV38*7.0
|
SKVM-S38*7.0
|
|
DN32
|
42L
|
SKV42*4.0
|
SKVM-L42*4.0
|
250
|
M52*2
|
|
SKV42*5.0
|
SKVM-L42*4.0
|
|
38S
|
SKV38*5.0
|
SKVM-S38*5.0
|
350
|
M52*2
|
|
SKV38*6.0
|
SKVM-S38*6.0
|
|
SKV38*7.0
|
SKVM-S38*7.0
|
|
DN40
|
42L
|
SKV42*4.0
|
SKVM-L42*4.0
|
250
|
M52*2
|
|
SKV42*5.0
|
SKVM-L42*4.0
|
1.接管為焊接時，接管有壁厚區分，如接管型號為SKV08*1.5,則接管的壁厚為1.5
2.以上為標準選型，其它要求致電咨詢。
