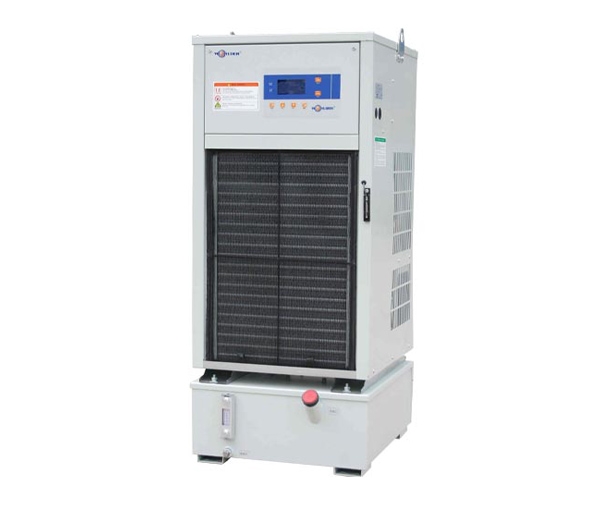

油冷機也叫冷油機，根據制冷系統原理，低溫低壓的液態冷媒在蒸發器里面與周圍水進行熱交換蒸發器吸收油的熱量，蒸發成低溫低壓的氣態，蒸發過程中冷媒溫度不變，低溫低壓氣態的冷媒進入到壓縮機，經壓縮機壓縮，被壓縮成高溫高壓的氣態，然后進入冷凝器，在冷凝器里與室內的介質進行熱交換，高溫高壓的氣態的部份熱量被介質吸收，介質溫度升高，冷媒放熱變成高溫高壓液態，冷凝器過程溫度不變，然后進入膨脹閥進行節流，節流是迅速降溫的過程，冷媒變成低溫低壓的液態，此過程后的冷媒再進入到蒸發器進行換熱蒸發，從而實現制冷系統的整個過程，這種循環是連續進行的，油才得以連續不斷的制冷。
油冷機特性與功能
● 防止工作機械因油溫的變化而影響精度。
● 防止油質因高溫劣化，保持油液粘度不變，使工作機械穩定工作。
● 油溫控制以機體溫度(室溫)為依據，用戶可根據機體溫度設定油溫，防止機械結構產生熱變形。
● 沉浸式油液冷卻控溫裝置不受雜質污染，不受切削金屬粉末等所干擾，清潔簡單、保養容易;安裝簡便，不占空間。
● 附有自動故障報警功能，可通過特定的方式及時提醒用戶對裝置進行檢修，以免機件損壞。
油冷機安裝
油冷機按介質不同分類分為水冷式冷卻器和媒冷式冷卻器。油冷機的安裝方式為冷卻器一般安裝在回油管路或低壓管路中，也可安裝在液壓泵的出油口，構成獨立的冷卻回路。
在工業生產高溫開放環境中，盡量是能給工廠機器配備油冷機進行冷卻，油冷機相當于壓縮機和換熱器的組合。在性能要求方面，油冷機要有足夠大的散熱面積，以保持油溫在允許范圍之內；同時油通過時壓力損失要??；在系統負載變化時，容易控制油液保持恒定溫度；有足夠的強度。
油冷機外部所接油管的管徑大于或等于油冷機的進/出油管管徑大??；若油冷機高于油箱高度，油冷機的進油口與油箱間的垂直距離不能大于0.5米。如果用硬管連接，盡量減少彎頭，從而減少管內壓力。
油冷機的電源需由專用接線盒引入，注意相線、地線標記。油冷機維護的時候，動靜環境溫度低于15℃時，如停機時間超過24小時，請在開機前通電12小時以上。壓縮機有電加熱帶，用以加熱壓縮機潤滑油，防止壓縮機卡缸而引起壓縮機損壞。
另外，還要記住及時淸理油冷機的過濾網，一般一周淸洗一次。如冷凝器翅片灰塵較多，用壓縮空氣淸除，確保油冷卻機整機保持著良好的工作狀態，這樣才能在生產過程中起到好的作用。
規格及技術參數表
| 型號 | YLD60 | YLD80 | YLD120 | YLD150 | YLD180 | YLD250 | YLD300 | YLD400 | |
| 制冷能力 | (Kcal/h) | 6000 | 8000 | 12000 | 15000 | 18000 | 25000 | 30000 | 40000 |
| (W) | 7000 | 9300 | 14000 | 17400 | 20900 | 29000 | 35000 | 46500 | |
| 油溫范圍(°C) | 溫度固定型：20~50°C；室溫同調型：室溫± △T（△T=1~3°C） | ||||||||
|
使用 條件 |
環境要求(°C) | 5~43°C，通風良好，無粉塵及腐蝕性氣霧，無日曬雨淋，無熱輻射，無振動 | |||||||
| 油溫(°C) | 15~50 | ||||||||
| 油種類(°C) | 液壓油、潤滑油 | ||||||||
| 油黏度(°C) | 20~100 | ||||||||
| 總電源(V) | 3PH/AC380V±10%/50Hz | ||||||||
| 無油泵輸入功率(Kw) | 2.5 | 3.5 | 4.5 | 6.0 | 7.0 | 10 | 12 | 15 | |
| 帶油泵輸入功率(Kw) | 4 | 5 | 6.0 | 8.5 | 9.5 | 13 | 15 | 19 | |
| 帶油泵輸入電流(A) | 14 | 9 | 11 | 16 | 18 | 25 | 28 | 36 | |
| 壓縮機 | 電源(V) | 1PH/AC220V/50Hz | 3PH/AC380V/50Hz | ||||||
| 輸入功率(Kw) | 2.3 | 3.0 | 4.2 | 5.5 | 6.5 | 8.8 | 10.5 | 14.5 | |
| 油泵 | 輸入功率(Kw) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3 | 3 | 5.5 |
| 流量(L/min) | 32 | 50 | 50 | 63 | 80 | 100 | 115 | 160 | |
| 接口尺寸(內螺紋)(英寸) | G1"x1" | G1"x1" | G1"x1" | G1 1/4"x1 1/4" | G1 1/4"x1 1/4" | G1 1/2"x1 1/2" | G1 1/2"x1 1/2" | DN65x65(法蘭) | |
| 外配管內徑 | DN25 | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 | DN65 | |
| 外形尺寸(寬*厚*高)(mm) | 650x680x1200 | 750x800x1350 | 750x800x1350 | 820x920x1470 | 820x920x1550 | 930x1020x1700 | 980x1100x1800 | 1020x1280x1930 | |
| 重量(Kg) | 130 | 150 | 180 | 220 | 280 | 350 | 400 | 600 | |
| 加油箱外形尺寸(寬*厚*高)(mm) | 650x680x1430 | 750x800x1600 | 750x800x1600 | 820x920x1720 | 820x920x1800 | / | / | / | |
| 油箱容積(L) | 70 | 100 | 100 | 130 | 130 | / | / | / | |
| 加油箱重量(Kg) | 155 | 180 | 210 | 255 | 315 | / | / | / | |
| 制冷劑 | R22 | ||||||||
| 安全保護 | 冷媒高低壓保護，過載/短路/延時保護、電源缺相/逆想/過壓/欠壓保護 | ||||||||
備注
1.制冷能力是指環境溫度35°C，進口溫度40°C，使用46#液壓油條件下的制冷量；
2.本第列機組有：溫度固定A型和室溫同調B型兩種機型，供用戶選擇；
3.本系列機組有：不帶泵不帶油箱型、帶泵不帶油箱P型、帶泵帶油箱PX型三種機型，謹供選擇；
4.溫度固定型與室溫同調型的下限溫度均為15°C
5.安裝時，在空氣吸入口處需保留≮ 80cm的空間，在熱風排出口處需保留≮200cm的空間；

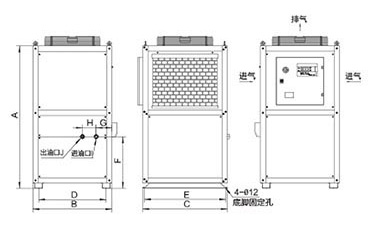

外形尺寸
| 型號 | A | B | C | D | E | F | G | H | I | J |
| YLD60 | 1200 | 650 | 680 | 540 | 650 | 410 | 130 | 130 | G1" | G1" |
| YLD80 | 1350 | 750 | 800 | 640 | 770 | 490 | 140 | 130 | G1" | G1" |
| YLD120 | 1350 | 750 | 800 | 640 | 770 | 490 | 140 | 130 | G1" | G1" |
| YLD150 | 1470 | 820 | 920 | 710 | 890 | 530 | 150 | 130 | G1 1/4" | G1 1/4" |
| YLD180 | 1550 | 820 | 920 | 710 | 890 | 530 | 150 | 130 | G1 1/4" | G1 1/4" |
| YLD250 | 1700 | 930 | 1020 | 820 | 990 | 560 | 160 | 130 | G1 1/4" | G1 1/4" |
| YLD300 | 1800 | 980 | 1100 | 870 | 1070 | 610 | 160 | 130 | G1 1/2" | G1 1/2" |
| YLD400 | 1930 | 1020 | 1280 | 910 | 1250 | 610 | 180 | 230 | G1 1/2" | G1 1/2" |
| 注：以上為不含油箱的尺寸。 | ||||||||||

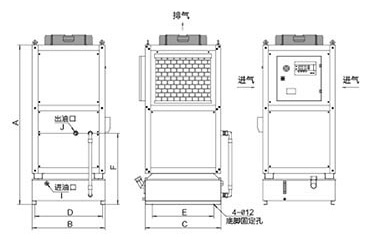

| 型號 | A | B | C | D | E | F | I | J |
| YLD60PAX | 1430 | 650 | 680 | 610 | 550 | 640 | G1" | G1" |
| YLD80PAX | 1600 | 750 | 800 | 705 | 670 | 740 | G1" | G1" |
| YLD120PAX | 1600 | 750 | 800 | 702 | 670 | 740 | G1" | G1" |
| YLD150PAX | 1720 | 820 | 920 | 775 | 790 | 780 | G1 1/4" | G1 1/4" |
| YLD180PAX | 1800 | 820 | 920 | 775 | 790 | 780 | G1 1/4" | G1 1/4" |
| 注：以上為帶油箱的尺寸，溫度固定A型與室溫同調B型尺寸相同。 | ||||||||
油冷機適用范圍
1.磨床、拉床、銑床。
2.綜合加工中心機。
3.放電加工機。
4.內外徑研磨機、油壓機械。
5.冷卻塔。
6.車床、高速車床。
7.潤滑油、切削油、液壓油、冷卻油等。
8.木工雕刻機、切削機械等等。
9.故障報警、自檢、信號輸出，可以與主機聯動。
10.防止油溫過高，引發蒸發、油質劣化、粘度降低。
11.穩定油壓，防止油震，并保持潤滑油黏度不變使主軸動作穩定。
12.防止機床熱變形；防止機床主軸中心偏移；防止油質氧化、蒸發；穩定油壓、防止油震；提高機床加工精度；延長設備、刀具壽命。
