產品概述

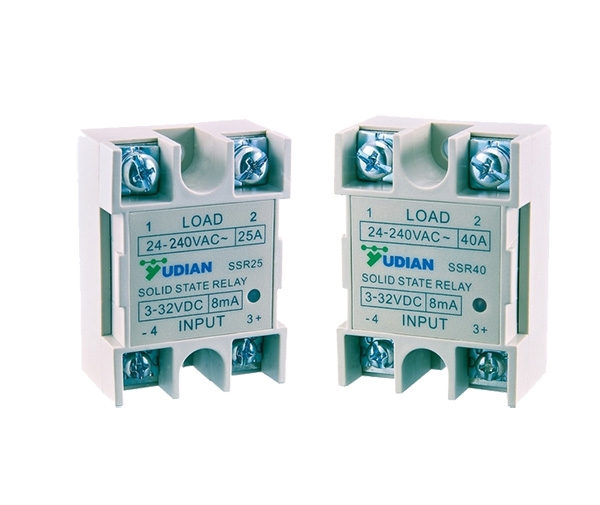

廈門宇電生產的SSR系列小型固態繼電器，采用繼電器使用的恒流驅動線路，典型驅動電流恒定在5-6mA，功耗低且可靠性高；配合光電耦合過零觸發器，具有對電網干擾小，絕緣耐壓高的優點，輸出采用壓敏電阻吸收電網的尖峰電壓，漏電流小并能長期可靠實用。
技術指標
| 控制輸入電壓 | 3V-32V |
| 控制輸入電流 | ≤8mA |
| 關斷電壓 | ≥1.2V |
| 控制方式 | 過零觸發 |
| 通態壓降 | ≤1.2V |
| 漏電流 | ≤2mA |
| 反應時間 | ＜10ms |
| 安置方式 | 螺栓固定 |
| 絕緣強度 | ≥2500V |
| 絕緣電阻 | ≥100M |
| 電壓指數上升率dv/dt | ≥500VUS |
| 工作指示 | LED燈 |
| 工作溫度 | -20℃～80℃ |
| 殼體 | 阻燃、絕緣 |
| 重量 | 85克 |
型號及規格
| 型號 | 額定電流 | 額定工作電壓 |
| SSR15 | 15A | 24~240VAC |
| SSR20 | 20A | 24~240VAC |
| SSR20H | 20A | 24~415VAC |
| SSR20GW | 20A | 24~240VAC |
| SSR25 | 25A | 24~240VAC |
| SSR40 | 40A | 24~240VAC |
| SSR40H | 40A | 24~415VAC |
| SSR40GW | 40A | 24~240VAC |
| SSR40HGW | 40A | 24~415VAC |
注：GW指SSR工作溫度可以達到100度以上
可選配散熱器，型號規格如下：
SR-50散熱器（適配實際使用50A電流以下可控硅及固態繼電器，自然冷卻）。
SR-75散熱器（適配75A電流以下自然冷卻可控硅，及160A以下風冷可控硅）。
