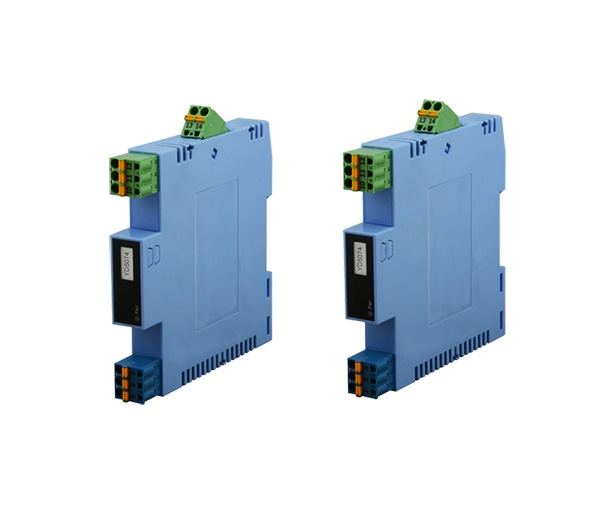

產品概述
適用于現場危險區域的熱電偶信號輸入，經過隔離，轉換為標準的直流信號 , 輸出到安全區的控制系統或其它儀表。
功能特點
● 采用獨立的直流電源供電，供電電源 - 輸入 - 輸出之間隔離。
● 標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。
技術指標
| 供電電源 | 供電電壓范圍 | 20-30VDC |
| 額定供電電壓 | 24VDC | |
| 電流消耗 (24VDC供電時 ) | <30mA | |
| 從危險區輸入 | 輸入熱電偶 | K；E；S；B；R；T；N；W；J等各型熱電偶 |
| 向安全區輸出 | 輸出電流 | 4-20mA；其它指定電流 |
| 輸出電壓 | 1-5V；其它指定電壓 | |
|
負載電阻 |
4-20mA 輸出時 , ≤350Ω(出廠默認)；1-5V輸出時 ,≥100KΩ | |
| 綜合通用參數 | 標準精度 | ±0.2% |
| 溫度漂移 | 基本誤差/10℃ | |
| 響應時間 | <10ms | |
| 隔離能力 | 輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz | |
| 絕緣電阻 | 輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC | |
| 機殼材質 | PC( 聚碳酸脂 ) 材料 | |
| 外形尺寸 | 16×116×110(mm) | |
| 工作環境溫度 | -20 ～＋ 60℃ | |
| 適用于連接的現場設備及所處危險區域 | 熱電偶或毫伏信號傳感器。0區、1區、2區；IIA、IIB、IIC危險區 | |
| 防爆等級標志 | [Exia Ga]IIC | |
選型及規格
型號及代碼構成方式
代碼
| 輸入 | 代碼 |
| 熱電偶K；E；S；B；R；T；N；W；J(溫度量程范圍) | F |
| 電流信號 | 代碼 | 電壓信號 | 代碼 |
| 4~20mA | A | 1~5V | 1 |
| 0~20mA | B | 0~5V | 2 |
| 0~10mA | C | 0~10V | 3 |
| 指定電流 | Z | 指定電壓 | 9 |
