產品概述

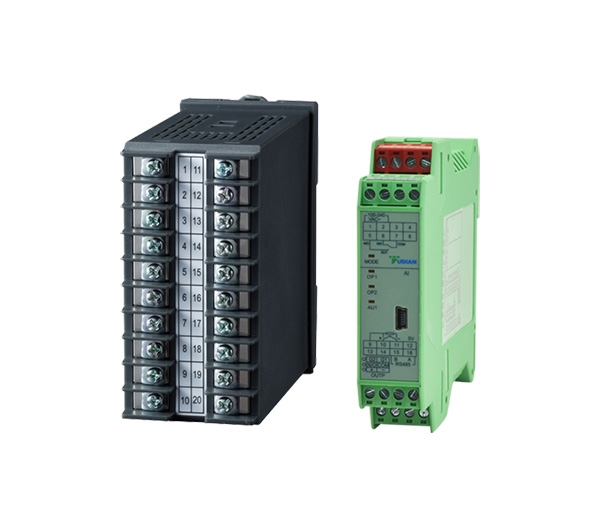

AI-301系列模塊通過RS485通訊接口為計算機監控系統或觸模屏提供高可靠性的開關量及頻率信號采集輸入與繼電器開關輸出信號。它包含D5及E5兩種外型，其中E5型采用了平臺化概念，系統硬件與軟件分離，并可按需求任意安裝開關量輸入或繼電器輸出模塊；D5型不能安裝模塊， 有10點開關量輸入及8路繼電器輸出兩種規格，其安裝寬度僅為E5型的一半，更節省安裝空間。
功能特點
● 采用AIBUS通訊協議，速度比MODBUS快2-10倍，在資源應用上和通訊協議上與AI系列其它型號儀表通用，可與所有國內組態軟件直接連接，并提供OPC通訊協議，可與支持各種OPC協議的國外組態軟件連接使用；
● 多達10個I/O點， E5型采用模塊化結構，1臺儀表可支持不同點數輸入/輸出信號，比同類I/O模塊配置靈活；
● 開關量輸入除可輸入開關狀態外，還可“捕獲”4路斷開至接通的跳變，以適應按鈕開關的輸入；
● 通用的100-240VAC開關電源或24VDC電源供電；
● 通過2000版ISO9001質量認證及符合CE認證要求，確保質量標準；
● 儀表電源及全部I/O端子均通過4KV的群脈沖（EFT）抗干擾測試，能在強干擾環境下可靠工作。
選型及規格
| Al- | 說明 | |||||||

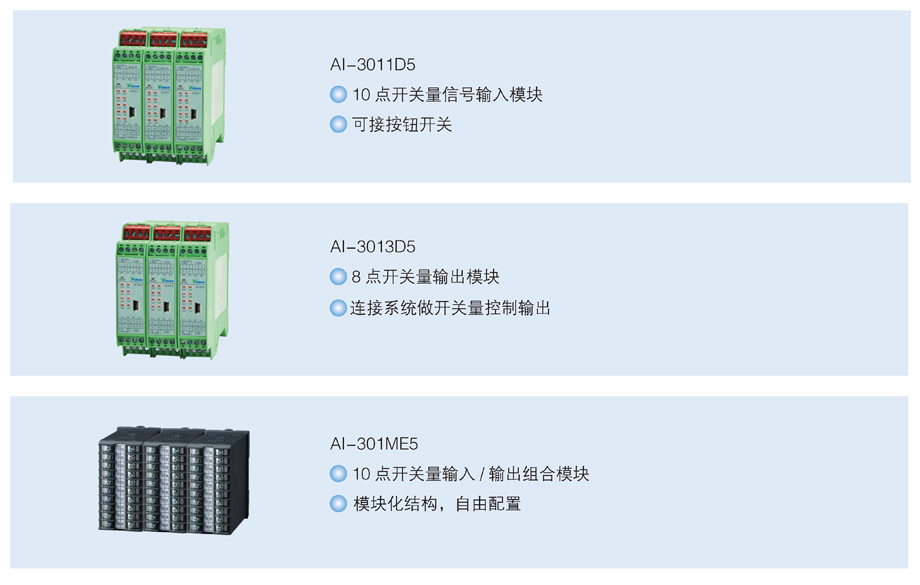

| 型號 | 3011D5 | 10點開關量信號輸入模塊(不支持M1~M5可行模塊) | ||||||
| 3013D5 | 8點繼電器輸出模塊(不支持M1~M5可行模塊) | |||||||
| 301ME5 | 開關量輸入/輸出組合模塊 | |||||||
| 通道1(M1) | I2 | 單路頻率測量模塊 | ||||||
| I5 | 兩路外部開關量 | |||||||
| L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| 通道2(M2) | I5 | 兩路外部開關量輸入 | ||||||
| L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| 通道3(M3) | I5 | 兩路外部開關量輸入 | ||||||
| L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| 通道4(M4) | I5 | 兩路外部開關量輸入 | ||||||
| L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| 通道5(M5) | I5 | 兩路外部開關量輸入 | ||||||
| L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||
| 通訊(COMM) | S | 光電隔離的RS485通訊接口，占用儀表電源 | ||||||
| S4 | 光電隔離的RS485通訊接口，不占用儀表電源 | |||||||
