AI-708H/808H流量積算儀

產品概述

AI-708H/808H流量積算儀可配合各類型流量計，如孔板流量計、渦街流量計，渦輪流量計，電磁流量計等對各種液體，一般氣體，天然氣等介質進行高精度的流量測量。產品按十年以上壽命設計，五年免費保修。

功能特點

● 可對物質的質量,體積,長度進行累積計算，并可對累積量進行批量控制，作為批量控制使用時，儀表?yè)碛歇?dú)立的4位控制累積器及12位總累積器。

● 可編程輸入規格，流量輸入信號可編程為頻率,1-5V,0-5V,0-10mA,4-20mA,也可定制特殊輸入規格。溫度信號可編程為Pt100熱電阻、K、E、J型熱電偶或標準電流信號，壓力信號可為標準電壓或電流信號。

● AI-808H具備完整的溫壓補償功能?？蓪?shí)現一般氣體,飽和蒸汽,過熱蒸汽及液體的溫壓補償運算。采用查表方式對蒸汽進行補償運算，具有較高的精度。并可依照用戶要求擴充補償公式實現特殊功能，如對熱量或其它物理量的累積，含水分天然氣積累等。

● 先進的運算方式，保證頻率信號即使在頻率很低時也有足夠的流量運算精度。

技術指標

測量精度	對溫度、壓力、頻率、瞬時流量（未經溫壓補償）的測量精度為0.2%FS
溫度漂移	對溫度、壓力、頻率、瞬時流量（未經溫壓補償）均≤0.01%FS/℃（典型值約 50ppm/℃）
溫壓補償方式	一般氣體	溫度壓力補償（用理想氣體狀態方程運算）
	飽和蒸汽	溫度補償（查表，溫度范圍：100℃-276℃）
	飽和蒸汽	壓力補償（查表，壓力范圍：0.1-3.2MPa）
	過熱蒸汽	溫度壓力補償（查表，適用溫度及壓力范圍：150-590℃，0.1-22MPa）
	一般液體	僅用溫度補償，PA為補償系數
	擴充運算公式	允許用戶定制特殊功能的運算公式
溫壓補償運算精度	典型運算誤差小于0.3%FS，運算后儀表整體典型誤差不超過0.5%FS
累計運算誤差	先進的運算方式使得小于0.01%FS（其誤差只是晶體振蕩器的頻率誤差）
電源消耗	≤5W

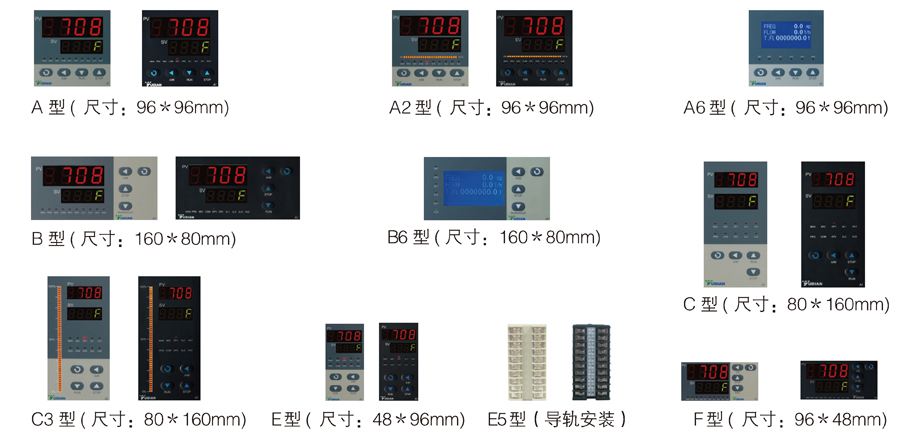

外形尺寸

選型及規格

Al-									說明
型號	708H								無溫壓補償功能
型號	808H								有溫壓補償功能
外形尺寸		A							面板尺寸96x96mm
		A2							面板尺寸96x96mm ，帶光柱
		A6							面板尺寸96x96mm ，LCD顯示
		B							面板尺寸160x80mm (寬x高)
		B6							面板尺寸160x80mm (寬x高) ，LCD顯示
		C							面板尺寸80x160mm (寬x高)
		C3							面板尺寸80x160mm (寬x高) ，帶光柱
		E							面板尺寸48x96mm(寬x高)
		E5							面板尺寸48x96mm(寬x高) ，導軌案卷
		F							面板尺寸96x48mm(寬x高)
溫度壓力信號輸入(M1)			I0						溫度采用熱電偶、熱電阻或mV信號輸入，壓力為0-5V或1-5V
			J4						2路電流輸入模塊，用于支持0~10mA、4~20mA、0~20mA等輸入規格
			J51						2路二線制變送器輸入模塊，內部自帶24V饋電電源
流量輸入(M2)				I2					頻率/外部PNP開關輸入接口模塊(含12VDC電源輸出)
				I21					頻率/外部NPN開關輸入接口模塊(含12VDC電源輸出)
				I3					1路0-5V/1-5V電壓輸入接口模塊(含24VDC電源輸出)
				I4					1路0-20mA/4-20mA電流輸入接口模塊(含24VDC電源輸出)
批量控制輸出(OUTP)					L0				國產大體積單路繼電器輸出模塊，容量250VAC/2A
					L1				國產大體積單路繼電器輸出模塊，容量250VAC/2A
					L2				小體積單路繼電器輸出模塊，容量250VAC/1A
					L4				小體積單路繼電器輸出模塊，容量250VAC/2A
報警(ALM)						L0			國產大體積單路繼電器輸出模塊，容量250VAC/2A
						L2			小體積單路繼電器輸出模塊，容量250VAC/1A
						L3			雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A
						L4			小體積單路繼電器輸出模塊，容量250VAC/2A
輔助輸出(AUX)							X3		光電隔離的線性電流輸出模塊，占用儀表部12V電源
							X5		光電隔離的線性電流輸出模塊，不占用儀表內部電源
							R		RS232通訊接口
通訊(COMM)								S	光電隔離的RS485通訊接口，占用儀表電源
								S4	光電隔離的RS485通訊接口，不占用儀表電源

注：AI-808h在M1位置安裝10模塊ALM安裝J21模塊時，儀表還可以作為熱量表使用。

選型示例

AI-808HB6I0I2L2X3S4，這是一臺主機型號為AI-808H的多功能流量積算儀，帶溫壓補償功能，儀表可顯示瞬時流量、累計流量等，儀表的面板尺寸為160x80mm，LCD液晶顯示，I0表示儀表的溫度信號是熱電偶或熱電阻，壓力信號為0-5V/1-5V，I2表示流量信號為頻率信號，L2表示儀表具備批量控制功能，X3表示可以將儀表的瞬時流量變送輸出，S4表示具備通訊功能。
