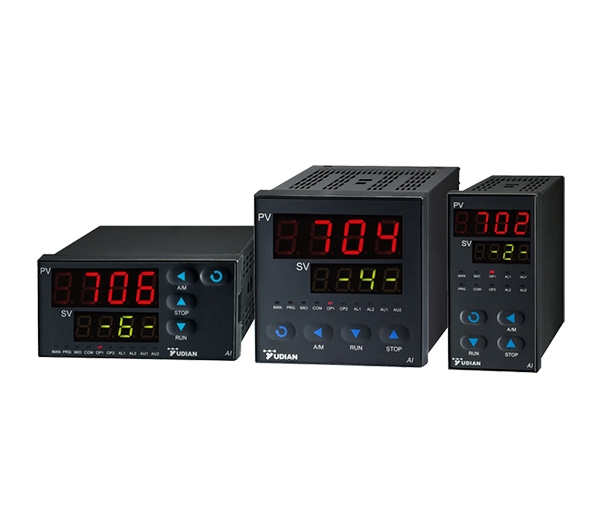

AI-702M/704M/704M2/706M多路測量顯示報警儀表
產品概述
AI系列多路測量顯示報警儀表，適用于多路溫度、濕度、壓力、流量、液位多種物理參數的測量、報警、變送與通訊，廣泛應用于電力、化工、冶金、食品加工、機械制造等領域。產品按十年以上壽命設計，五年免費保修
功能特點
● 自定義信號輸入可支持多種熱電偶 , 熱電阻 , 電壓 , 電流及二線制變送器輸入。各通道可以有不同的輸入規格，可獨立定義各自的刻度, 小數點位置, 顯示分辨率, 數字濾波強度及平移修正等設置。0.2級測量精度。
● 使用高性能的元器件，大大降低溫度漂移并使得各個通道之間相互干擾降低，使多路測量在精度及抗干擾性能上也達到了與單路測量?jī)x表相當?shù)乃疁?zhǔn)。
● AI-702M、704M/704M2、706M分別可支持2路、4路、6路信號測量，并且內建開方,乘法器,加法器及減法器等運算功能，內置帶風速及大氣壓力常數補償?shù)母蓾袂驕y(cè)量溫濕度計算功能，輸入干濕球Pt100信號，可以測量環境的溫度與濕度。
● 可安裝RS485通訊接口，作為AIDCS智能分布式控制系統，分體式無紙記錄儀及觸摸屏控制系統的下位機，還可以提供開關量輸入或輸出給上位機，上位機可通過儀表執行開關量操作，不用通訊功能時，可具備兩路變送輸出功能。
● 可有2個相互隔離的變送電流輸出，可將任意通道的測量值從OUTP端口變送輸出，或?qū)?個通道輪流變送輸出，可以編輯作為二進二出變送器使用。
● 具備定點/自動巡回測量顯示功能，并有兩種巡檢速度可以選擇。
● 支持新一代E5型DIN導軌外形，可直接用連線連接手持顯示器進行編輯，使用更方便。
外形尺寸
| Al- | 說明 | |||||||||
| 型號 | 702M | 雙路顯示報警儀，具有報警、變送、通訊等功能 | ||||||||
| 704M | 1-4路巡檢顯示報警儀，具有報警、變送、通訊等功能 | |||||||||
| 704M2 | 1-4路巡檢顯示報警儀，具有報警、變送、通訊等功能(輸入隔離) | |||||||||
| 706M | 1-6路巡檢顯示報警儀，具有報警、變送、通訊等功能 | |||||||||
| 外形尺寸 | A | 面板尺寸96x96mm | ||||||||
| B | 面板尺寸160x80mm（寬x高） | |||||||||
| C | 面板尺寸80x160mm（寬x高） | |||||||||
| E | 面板尺寸48x96mm（寬x高） | |||||||||
| E5 | 面板尺寸48x96mm（寬x高），導軌安裝 | |||||||||
| F | 面板尺寸96x48mm（寬x高） | |||||||||
| 輸入通道1(M1) | J0 | 1路三線制熱電阻輸入模塊(或1路熱電偶+1路二線制熱電阻輸入) | ||||||||
| J1 | 2路熱電偶輸入模塊，也可支持2路mA電壓輸入 | |||||||||
| J2 | 2路二線制熱電阻輸入模塊 | |||||||||
| J3 | 2路電壓輸入模塊，用于支持0~3V、0~5V、1~5V等輸入規格 | |||||||||
| J31 | 2路0~10V電壓輸入模塊 | |||||||||
| J4 | 2路電流輸入模塊，用于支持0~10mA、4~20mA、0~20mA等輸入規格 | |||||||||
| J5 | 2路二線制變送器輸入模塊，內部自帶24V饋電電源 | |||||||||
| 輸入通道2(M2) | J0 | 1路三線制熱電阻輸入模塊(或1路熱電偶+1路二線制熱電阻輸入) | ||||||||
| J1 | 2路熱電偶輸入模塊，也可支持2路mA電壓輸入 | |||||||||
| J2 | 2路二線制熱電阻輸入模塊 | |||||||||
| J3 | 2路電壓輸入模塊，用于支持0~3V、0~5V、1~5V等輸入規格 | |||||||||
| J31 | 2路0~10V電壓輸入模塊 | |||||||||
| J4 | 2路電流輸入模塊，用于支持0~10mA、4~20mA、0~20mA等輸入規格 | |||||||||
| J5 | 2路二線制變送器輸入模塊，內部自帶24V饋電電源 | |||||||||
| 輸入通道3(M3) 或主輸出(OUTP) | J0-J5 | J0-J5 模塊功能和選擇與“輸入通道1”相同 | ||||||||
| L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||||
| 報警輸出(ALM) | L0-L3 | L0-L3 模塊功能與“輸入通道3或主輸出”介紹相同 | ||||||||
| 輔助報警(AUX) | L0-L3 | L0-L3 模塊功能與“輸入通道3或主輸出”介紹相同 | ||||||||
| 通訊(COMM) | S | 光電隔離的RS485通訊接口，占用儀表電源 | ||||||||
| S4 | 光電隔離的RS485通訊接口，不占用儀表電源 | |||||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||||
| 機身及面板顏色 | Q | 靚麗黑色 | ||||||||
| Z | 經典淺色 | |||||||||
選型示例
①儀表的主機型號為AI-706M，可測量1-6路信號，具備多分度輸入、循環顯示、報警、通訊及變送等功能。②儀表的面板尺寸為96x96mm。③儀表在M1、M2、M3位置安裝了J1模塊，表示儀表的輸入為6路熱電偶。④儀表在ALM□和AUX□安裝了L3模塊，表示儀表可以有4四路報警輸出。⑤儀表具備RS485通訊功能。
