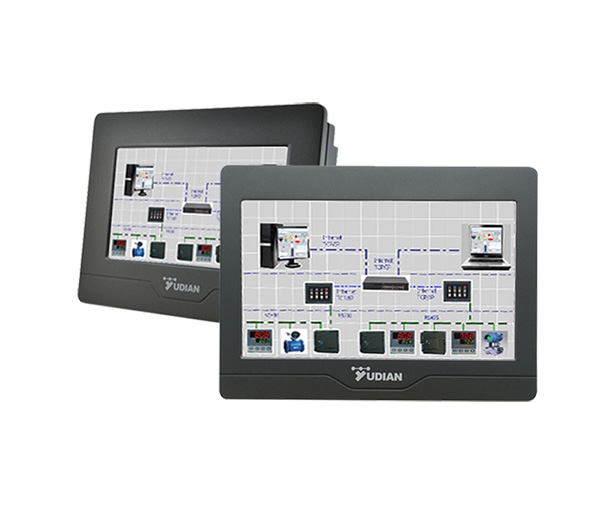

AI-3270/3290系列真彩人機界面觸摸屏
產品概述
AI-3270S/3270W/3270Y/3290S/3290W/3290Y多功能組態型真彩人機界面觸摸屏以低功耗CPU為核心，傳承宇電經典的低功耗高可靠性設計理念，內嵌功能強大且應用靈活有效的宇電HMI組態軟件，不僅支持連接宇電豐富的AI系列儀表，還可以支持市面上主流品牌的智能儀表、PLC、變頻器等設備，可廣泛應用于各類工業、科研及民用現場。
功能特點
● 分辨率800×480的寬屏顯示，畫面清晰，畫質細膩，讓操作員具有舒適的視覺感受。
● 采用長壽命LED背光，設備能耗小，觸摸屏的使用壽命長且屏幕亮度高，色彩均勻，表現力更強。
● 多種通訊模式，不僅配備2個串口（RS232 和 RS485）和2個USB口，AI-3270W/3290W還配置了10/100M自適應以太網接口。
● 通過USB接口，不僅可以把記錄的數據輕松存入U盤，還可以使用鼠標對觸摸屏進行操作，甚至連接條形碼機等設備進行錄入。
● AI-3270W/3290W利用以太網口接入網絡后，同一局域網內的多臺電腦可以同時用瀏覽器進行連接，在電腦端實現觸摸屏的顯示與操作。
● 配備宇電HMI組態應用程序，組態開發環境是一個可視化、“傻瓜”式的集成開發環境，組態非常便捷。系統自帶豐富的對象庫和圖形，也可以自定義圖形，且支持導入如BMP、JPG、GIF格式的圖片，可隨心所欲地繪制出各種工業界面；系統還有豐富的動畫連接方式，如閃爍、填充、移動等，使界面生動、直觀。
● 強大的數據處理功能，可以保存、查看各種數據，制作報表和各類趨勢圖。
● 多等級安全配置，可通過用戶管理和安全區的相互配合來共同保證組態工程運行的安全性。
● 具有P2P云端功能（無須公網IP，即可穿透內網監控），可異地通過智能手機、平板電腦等移動設備進行監視與操作。（僅3270Y/3290Y具備）
技術指標
| 顯示尺寸 |
3270S/3270W/3270Y：7英寸 3290S/3290W/3290Y：9英寸 |
| 顯示顏色 | TFT真彩 |
| 顯示分辨率 | 800x480 |
| 背光 | 長壽命LED |
| 觸摸屏 | 四線電阻式 |
| 存儲容量 | 150MB |
| 電源電壓 | 100~240VAC或24VDC |
| 功率 | 5W以下 |
| 重量 | 約0.7kg |
| 冷卻方式 | 自然風冷 |
| 工作溫度 | -10°C~60°C |
| 工伯濕度 | ≤90% |
| 存儲溫度 | -20°C~80°C |

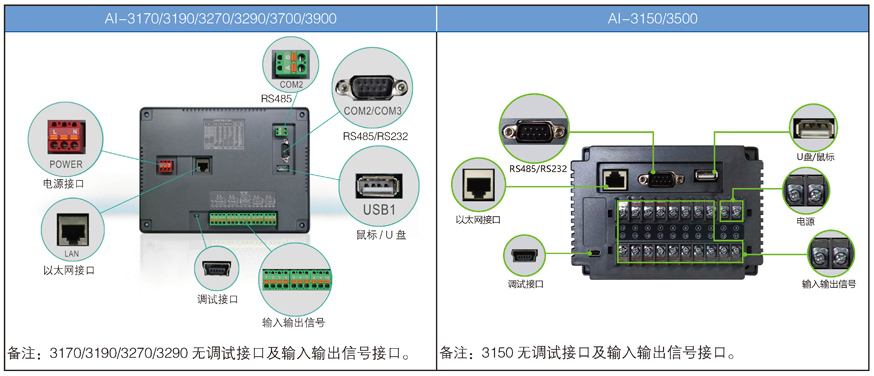

接口形式

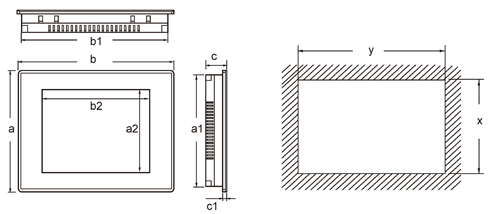

尺寸圖
| 顯示尺寸 | 外形尺寸 | 開口尺寸 | |||||||||
| a2 | b2 | a | b | c | a1 | b1 | x1 | x | y | ||
| 3500/3150系列 | 5寸 | 64 | 102 | 105 | 145 | 100 | 94 | 133 | 6 | 96 | 135 |
| 3700系列(3170/3270) | 7寸 | 86 | 154 | 150 | 203 | 40 | 137 | 190 | 6 | 139 | 192 |
| 3900系列(3190/3290) | 9寸 | 112 | 198 | 170 | 231 | 38 | 158 | 219 | 6 | 160 | 221 |

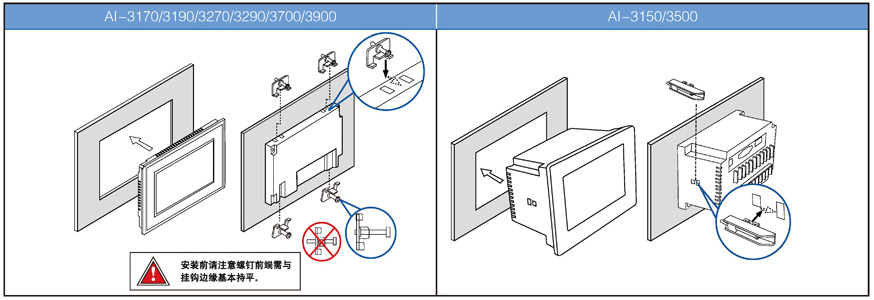

安裝示意圖
