產品概述

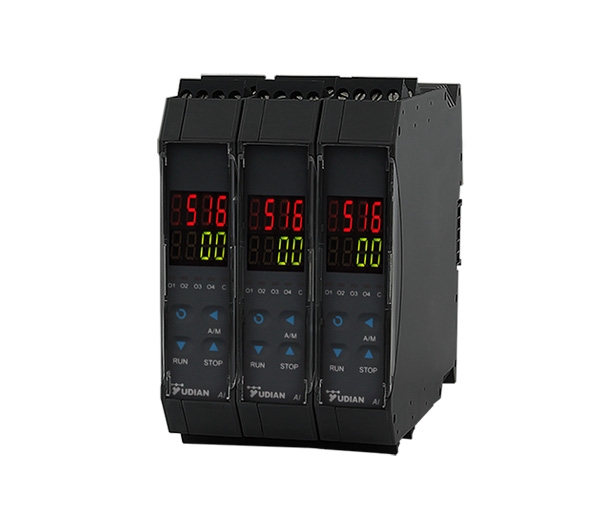

AI系列導軌安裝型人工智能溫度控制器/調節器是在傳承了宇電多項經典技術的基礎上，推出的新一代智能控制產品。按十年以上壽命設計，五年免費保修。它融合了宇電經典溫度控制器/調節器的優點，既可以作為一個獨立的控制單元實現對溫度、壓力、流量等物理量的檢測與控制，又可以通過RS485接口與記錄儀、PLC、觸摸屏等上位機設備通訊，也可以選用宇電多種類型的協議轉換器實現與各個品牌控制系統的無縫對接。
功能特點
● 安裝寬度僅22.5mm，廣泛應用于需要節省安裝空間的場合；
● 集成一路L0繼電器和一個RS485通訊接口，方便用戶使用；
● D7/E7采用特殊定制LED顯示器，在有限寬度內實現雙排四位顯示，5個LED狀態指示燈，輸出、報警、通訊等狀態一覽無余；
● D7/E7自帶實體按鍵，人性化的操作方法，易學易用，通過自帶按鍵即可查看數據或進行設置操作；
● D7外形的電源與通訊的接線方式采用插拔總線端子，多臺使用時可快速連接；
● 輸入可自由選擇熱電偶、熱電阻，內含非線性校正表格，無需校正；
● 主輸出采用先進的模塊化結構，提供豐富的輸出類型供選擇，能滿足各種場合的控制需要；
● 具備標準PID，AI人工智能調節APID等多種調節方式，具備自整定自學習功能，無超調及無欠調的優良控制特性；
● 具備程序控制功能的儀表，采用具備曲線擬合功能的AI人工智能調節算法、能獲得光滑平順的曲線控制效果；
● 抗干擾性能符合在嚴酷工業條件下電磁兼容(EMC)的要求。

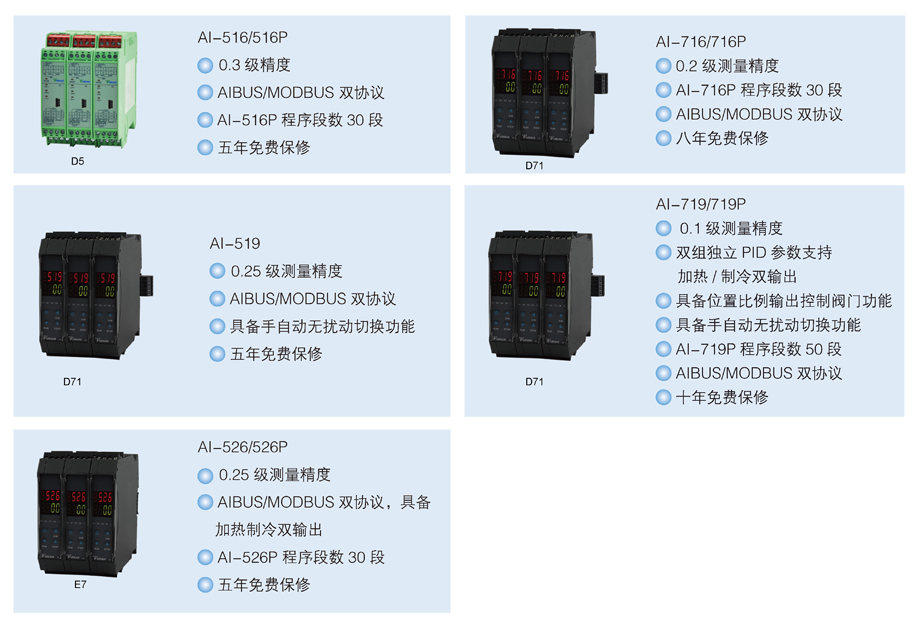

選型及規格
| Al- | 說明 | |||||
| 型號 | 516 | 多種類型輸出可選，支持雙通訊協議 | ||||
| 516P | 在AI-516基礎上增加30段程序控制功能 | |||||
| 519 | 具備手自動無擾動切換功能 | |||||
| 526 | 雙PID，加熱制冷雙輸出，升溫斜率限制，支持雙通訊協議 | |||||
| 526P | 在AI-526基礎上增加30段程序控制功能 | |||||
| 716 | 0.2級精度，多功能，支持雙通信協議 | |||||
| 716P | 在AI-716基礎上增加30段程序控制功能 | |||||
| 719 | 0.1級精度，手動輸出及上電軟啟動功能，支持雙通信協議 | |||||
| 719P | 在AI-719基礎上增加50段程序控制功能 | |||||
| 外形尺寸 | D5 | 通過E8手操器顯示和設置，寬度22.5mm，插入深度112mm | ||||
| D71 | 自帶顯示屏與實體按鍵，總線式端子接線，寬度22.5mm，插入深度112mm | |||||
| E7 | 自帶顯示屏與實體按鍵，寬度22.5mm，插入深度112mm | |||||
| 主輸出(OUTP) | L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | ||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | |||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||
| K1 | 可控硅過零觸發輸出模塊(單路) | |||||
| K5/K6 | 可控硅過零觸發輸出模塊(K50為220V電壓，K60為380V電壓) | |||||
| 報警(AUX) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||
| 通訊(COMM) | S | 光電隔離的RS485通訊接口 | ||||
注：AI-716/716P/719/719P沒有E7外形尺寸
選型示例
①儀表的主機型號為AI-516，通用型人工智能溫度控制器/調節器，0.3級測量精度，具備多分度輸入、調節或變送(占用主輸出)、報警及通訊功能。
②儀表為自帶顯示的導軌安裝型(寬度僅22.5mm)。
③儀表的主輸出(OUTP)為固態繼電器電壓驅動模塊，12VDC/30mA。
④儀表的輔助報警口(AUX)固化了L0模塊，表示儀表具備1路報警輸出功能(常開+常閉)。
⑤儀表在通訊口(COMM)固化安裝了通訊模塊，表示儀表具備RS485通訊功能。
