產品概述

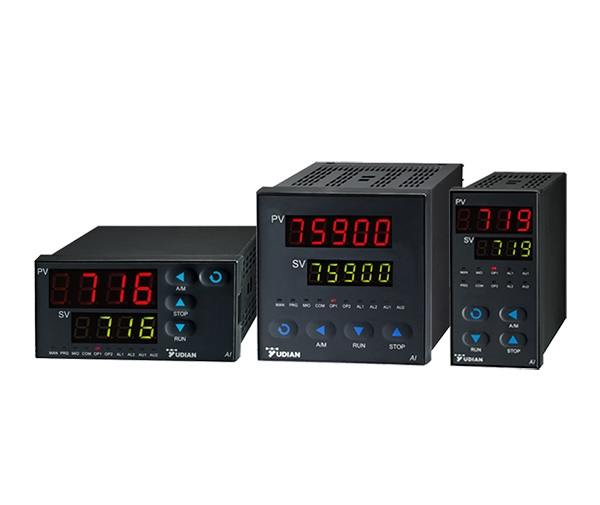

AI系列高性能人工智能溫度控制器/調節器——穩定、功能強大、環保節能的人工智能溫度控制器/調節器，適用于節能環保及控制精度要求高的用戶。除具備通用型儀表的所有功能外，儀表還可以直接實現三相三線移相觸發輸出（AI-733/719 型）及位置比例輸出控制閥門電機正/反轉、組成串級或比例調節復雜系統等豐富功能（AI-719/759 型）。
功能特點
● 自定義信號輸入技術及非線性輸入自定義多點校正功能。
● 采用先進的模塊化結構，提供豐富的輸出規格，能廣泛滿足各種應用場合的需要。
● 具備標準PID，AI人工智能調節APID等多種調節方式，具備自整定自學習功能，無超調及無欠調的優良控制特性。
● 具備上電免除報警功能，避免上電報警誤動作。
● 支持RS485或RS232通訊接口，可作為AIDCS智能分布式控制系統、分體式無紙記錄儀及觸摸屏控制系統的下位機。
● 允許自編程操作權限及界面，并可自設定密碼，形成“定制”自己的儀表。
● AI-716P/719P/756P/759P 具備程序控制功能，采用具備曲線擬合功能的AI人工智能調節算法、能獲得光滑平順的曲線控制效果。
● 抗干擾性能符合在嚴酷工業條件下電磁兼容(EMC)的要求。

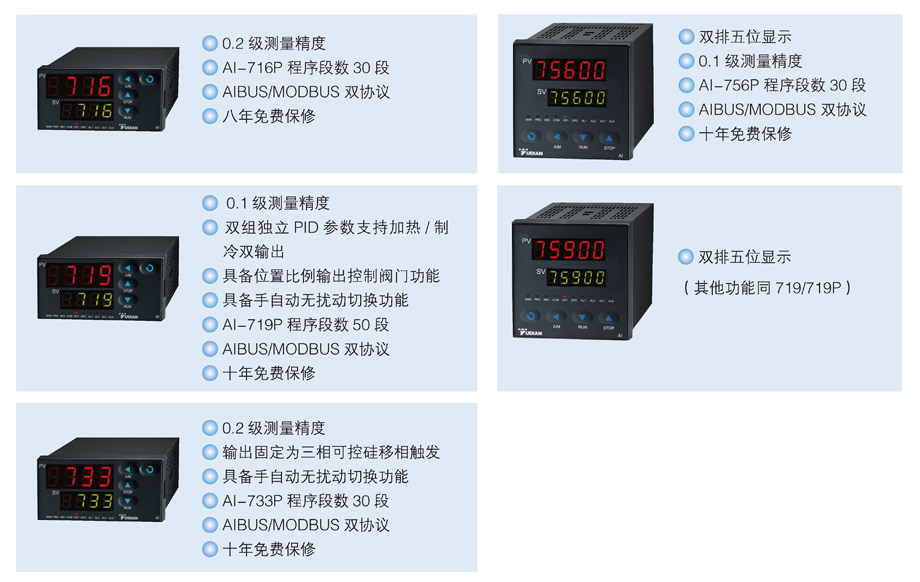

選型及規格
| Al- | 說明 | |||||||||
| 型號 | 716 | 0.2級精度，多功能，支持雙通信協議 | ||||||||
| 716P | 在AI-716基礎上增加30段程序控制功能 | |||||||||
| 719 | 0.1級精度，手動輸出及上電軟啟動功能，支持雙通信協議 | |||||||||
| 719P | 在AI-719基礎上增加50段程序控制功能 | |||||||||
| 733 | 0.2級精度，手自動無擾切換，雙通信協議，三相三線觸發輸出 | |||||||||
| 733P | 在AI-733基礎上增加30段程序控制功能 | |||||||||
| 756 | 0.1級精度，5位顯示，基他與AI-716相同 | |||||||||
| 756P | 在AI-756基礎上增加30段程序控制功能 | |||||||||
| 759 | 0.1級精度，5位顯示，基他與AI-719相同 | |||||||||
| 759P | 在AI-759基礎上增加50段程序控制功能 | |||||||||
| 外形尺寸 | A | 面板尺寸96x96mm | ||||||||
| A2 | 面板尺寸96x96mm，帶光柱 | |||||||||
| B | 面板尺寸160x80mm (寬x高) | |||||||||
| B2 | 面板尺寸160x80mm (寬x高) ，帶光柱 | |||||||||
| C | 面板尺寸80x160mm (寬x高) | |||||||||
| C3 | 面板尺寸80x160mm (寬x高)，帶光柱 | |||||||||
| D | 面板尺寸72x72mm | |||||||||
| D6 | 面板尺寸48x48mm | |||||||||
| E | 面板尺寸48x96mm(寬x高) | |||||||||
| E2 | 面板尺寸48x96mm(寬x高)，帶光柱 | |||||||||
| E5 | 面板尺寸48x96mm(寬x高)，導軌安裝 | |||||||||
| F | 面板尺寸96x48mm(高x高) | |||||||||
| 輔助輸入(MIO) | I4 | 0-20mA/4-20mA 電流輸入模塊，可提供24V饋電 | ||||||||
| I5 | 開關量輸入模塊，可用于雙值切換，控制程序儀表啟動停止 | |||||||||
| V* | V24、V12、V10模塊分別為24VDC、12VDC、10VDC 電源模塊 | |||||||||
| 主輸出( OUTP) | L1 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| L5 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | |||||||||
| W5 | 雙路無觸點開關量輸出模塊 | |||||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||||
| X31 | 光電隔離的線性電壓輸出模塊(X31 占用儀表電源) | |||||||||
| K1/K3 | 可控硅過零觸發輸出模塊(K1為單路，K3為三路，其中K3占用MIO) | |||||||||
| K50/K60 | 可控硅過零觸發輸出模塊(K50為220V電壓，K60為380V電壓) | |||||||||
| K9 | 三相移相可控硅移相觸發模塊(僅支持719，733) | |||||||||
| 報警(ALM) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||||
| W1/W2 | 可控硅無觸點開關輸出模塊(W1為常開式，W2為常閉式) | |||||||||
| 輔助接口(AUX) | L0 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | ||||||||
| L1 | 國產大體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| L2 | 小體積單路繼電器輸出模塊，容量250VAC/1A | |||||||||
| L3 | 雙路繼電器輸出模塊，兩組常開觸點，容量250VAC/2A | |||||||||
| L4 | 小體積單路繼電器輸出模塊，容量250VAC/2A | |||||||||
| G | 固態繼電器驅動電壓輸出模塊(DC12V/30mA) | |||||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||||
| R | 232通訊接口，占用儀表內部12V電源 | |||||||||
| 通訊(COMM) | I2 | 開關量輸入模塊，可用于雙值切換，控制程序儀表啟動停止 | ||||||||
| S/S4 | 光電隔離的RS485通訊接口(S占用儀表電源，S4自帶隔離電源) | |||||||||
| X3/X5 | 光電隔離的線性電流輸出模塊(X3 占用儀表電源，X5自帶隔離電源) | |||||||||
| 機身及面板顏色 | Q | 靚麗黑色 | ||||||||
| Z | 經典淺色 | |||||||||
| 外殼材料 | -UL | 帶UL標準認證，外殼為阻燃材料 | ||||||||
選型注意事項
1、AI-756/756P/759/759P只支持面板A、E。
2、主輸出（OUTP)口的 L5、W5 僅供719/719P/759/759P做位置比例輸出時使用，當在COMM口安裝X3/X5模塊時為變送輸出功能。
3、AI-733/733P的主輸出固定為三相三線可控硅觸發輸出，因此輔助輸入被占用，主輸出選型時固定為K9，面板尺寸不支持 D、D2、D6、E5。主輸出L5模塊僅719/719P/759/759P可安裝。
4、D面板儀表沒有MIO口，COMM口和ALM口共用輸出通道，如果儀表加裝RS485通訊模塊則儀表就沒有ALM口，如需要報警功能可以在AUX口加裝報警輸出模塊。
5、D6面板沒有MIO口與ALM口，COMM口和AUX口共用輸出通道，共用輸出通道可以用于通訊，也可以用于報警，也可以安裝SL模塊此時同時具備報警與通訊功能。
6、關于輔助輸入（MIO）：宇電儀表本身已支持各種熱電偶、熱電阻等信號直接輸入，只有在需要直接輸入0-20mA/4-20mA或二線制變送器類型信號時才需要在MIO口安裝I4輸入模塊。
7、關于電壓輸出模塊V*: 宇電儀表可提供24VDC、12VDC、10VDC等電源模塊為外部設備供電，且可安裝在任何模塊插座上，但通常建議依據模塊位置是否空閑依序安裝在MIO、AUX和COMM的位置上。
