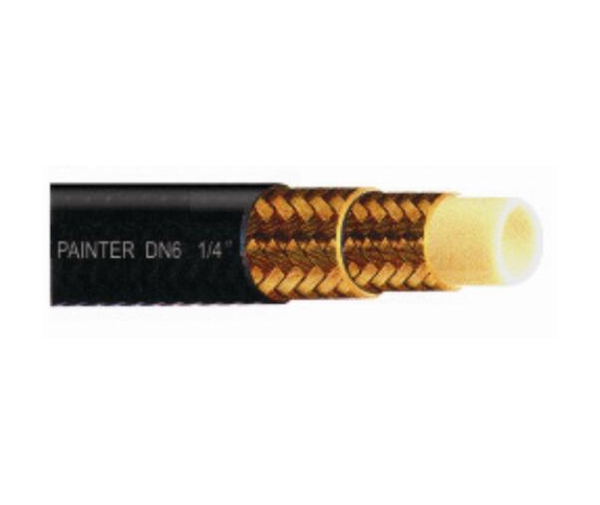

珠海派特爾 - 樹脂管系列
首頁 - 產(chǎn)品中心 - 珠海派特爾
| 軟管尺寸 |
內(nèi)徑×外徑 (I.D×O.D) |
額定工作壓力W.P | 最小爆破壓力B.P | 最小彎曲半徑 | 參考重量 | 內(nèi)外徑允許公差 | ||||
| INCH | DASH | DN | Bar | Psi | Bar | Psi | ||||
| 1/4" | 04 | 6 | 6.3×13.3 | 350 | 5070 | 1400 | 20300 | 40 | 290 | ±0.1 |
| 5/16" | 05 | 8 | 7.9×14.9 | 325 | 4710 | 1300 | 18850 | 50 | 340 | ±0.1 |
| 3/8" | 06 | 10 | 9.5×16.7 | 290 | 4200 | 1160 | 16820 | 70 | 400 | ±0.1 |
| 1/2" | 08 | 13 | 12.7×19.8 | 260 | 3770 | 1050 | 15220 | 80 | 560 | ±0.15 |
| 5/8" | 10 | 16 | 15.9×23.3 | 200 | 2900 | 800 | 11600 | 130 | 630 | ±0.15 |
| 3/4" | 12 | 19 | 18.9×26 | 175 | 2540 | 700 | 10150 | 160 | 750 | ±0.2 |
| 7/8" | 14 | 22 | 22×29 | 130 | 1880 | 520 | 7540 | 190 | 900 | ±0.2 |
| 1" | 16 | 25 | 25.4×33 | 120 | 1740 | 480 | 6960 | 220 | 1000 | ±0.2 |
