三片式設計
此設計可在不拆卸閥蓋及閥體的情況下，僅保持閥蓋一段的連接，就可以方便地進行在線維修。還具備多種連接方式的閥蓋可供選擇。
連接方式：G螺紋、NPT螺紋、對焊、承插焊、卡箍
工作溫度：-40℃-+250℃
特點
手柄：閥門沒有保險板口可以防止球體位置誤移動，操作可有單手方便完成。扳口可將手柄固定在開或關的位置上。如無需使用板口，可用小銷釘將其固定在手柄上。閥門可使用掛鎖固定手柄位置，防止誤移位。
閥桿：AISENBERG 制造能承載重負載，高質量閥桿。閥桿采用雙“D”結構連接球體和操作機構。球體與閥桿配合，所有AISENBERG閥桿都是有閥體內部裝入，可以防止閥桿被吹出，防吹式閥桿的設計增大了安全系數。
閥桿填料：可調的V型填料密封環，在閥體和閥桿間產生3個或4個環組成（取決于閥門口徑），具有壽命長和抗蠕變、抗冷流的特性。支腿軸承和止推墊圈作為初級密封，減少扭矩和方式咬合。
球體：球體為精密機械加工和鏡面拋光，雙向零泄漏，并降低操作扭矩。球體通道邊緣倒成圓角，以少閥座磨損，延長使用壽命。
閥體：閥體為精密鑄造并經固溶退火/正火處理，增加強度和提高質量。每件閥體鑄件都有鑄造廠的熔煉爐號以被質量追溯，碳鋼閥體表層黑色磷化處理，抗腐防銹。
安裝平臺：整體鑄造的頂部安裝平臺確保執行器的安裝，消除執行器長期持續運行時產生松動，在管道承壓狀況下可方便安全地拆卸執行器。安裝平臺設計符合ISO5211標準。
閥體鉸鏈：承受達荷載的鉸鏈，可保證閥體與端蓋在線維修時能保持鉸鏈。
閥座：閥座和密封件保證雙向密封，零泄漏。此設計可降低摩擦，使閥座磨損達到較小化，以降低操作扭矩。
產品簡介
三片式球閥，經濟、結構簡單，適用于絕大多數苛刻工況。

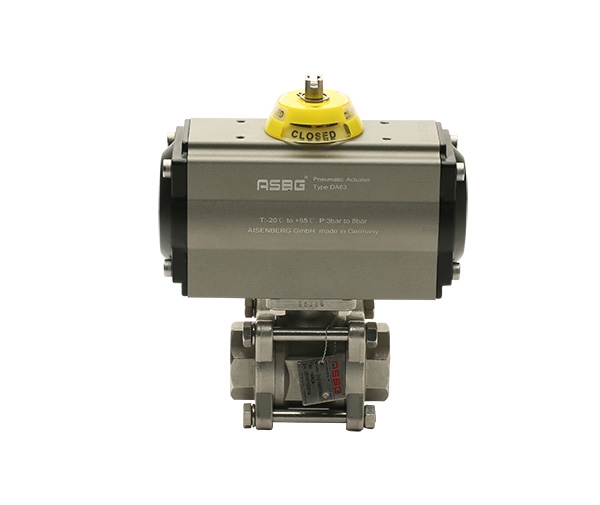

氣動執行器
缸體：鋁合金（其它請咨詢）
氣源壓力：4-8 bar
環境溫度：-20℃-+80℃
氣源介質：過濾后的壓縮空氣或者其它惰性氣體
選項：兩位三通或兩位五通電磁閥，電子或物理指示器，定位器，過濾減壓閥，手動離合器
選型說明
|
1.產品類型
|
|
A100
|
三片式球閥
|
A102
|
三片式V型球閥45°
|
|
A101
|
三片式V型球閥30°
|
A103
|
三片式V型球閥60°
|
|
2.控制方式
|
|
A
|
手動控制
|
|
B
|
氣控角行程活塞式鋁缸體標準型
|
|
P
|
電控基本型角行程
|
|
3.驅動形式
|
|
L
|
手把式
|
H
|
24VDC電動調節
|
|
U
|
ISO5211手把式
|
J
|
380VAC電動調節
|
|
D
|
雙動
|
K
|
220VAC電動開關防爆
|
|
S
|
單動常閉
|
N
|
24VDC電動開關防爆
|
|
P
|
單動常開
|
Q
|
380VAC電動開關防爆
|
|
E
|
220VAC電動開關
|
R
|
220VAC電動調節防爆
|
|
F
|
24VDC電動開關
|
T
|
24VDC電動調節防爆
|
|
M
|
380VAC電動開關
|
V
|
380VAC電動調節防爆
|
|
G
|
220VAC電動調節
|
|
|
4.閥體材質
|
|
2
|
WCB
|
6
|
316SS
|
|
4
|
304SS
|
8
|
316L
|
|
5.內件材質
|
|
2
|
304SS
|
8
|
316L
|
|
6
|
316SS
|
|
|
6.密封材質
|
|
P
|
PTFE
|
R
|
RPTFE
|
|
T
|
TFM
|
|
|
7.填料材質
|
|
P
|
PTFE
|
R
|
RPTFE
|
|
T
|
TFM
|
|
|
8.設計壓力
|
|
J
|
1000PSI
|
K
|
2000PSI
|
|
9.接口形式
|
|
G
|
G螺紋
|
N
|
NPT螺紋
|
|
B
|
對焊
|
S
|
承插焊
|
|
10.閥門口徑
|
|
11
|
1/4"
|
17
|
11/2"
|
|
12
|
3/8"
|
18
|
2"
|
|
13
|
1/2"
|
19
|
21/2"
|
|
14
|
3/4"
|
20
|
3"
|
|
15
|
1"
|
21
|
4"
|
|
16
|
11/4"
|
|
|
1.不銹鋼閥門內件與閥體為同一材質。碳鋼閥門閥體為碳鋼，內件為304SS不銹鋼。
2.閥軸密封一般和球面密封材料一致。
3.1000PSI，2000PSI是指球閥的閥體的耐壓標準，而不是閥門的實際工作壓力。
4.2000PSI閥門密封圈選擇RPTFE。
以上為標準選型，其它要求請咨詢本公司。
